熱致變色顏料因其隨溫度變化而可逆變色的獨(dú)特特性，正在成為陶瓷產(chǎn)品創(chuàng)新設(shè)計(jì)的重要工具。從日常飲用陶瓷杯到高端炊具和創(chuàng)意藝術(shù)陶瓷，熱致變色技術(shù)不僅賦予產(chǎn)品互動(dòng)性和趣味性，還能提升安全性和附加值。本指南將系統(tǒng)講解熱致變色顏料在陶瓷中的應(yīng)用原理、施工工藝、涂層設(shè)計(jì)與注意事項(xiàng)，并結(jié)合實(shí)際案例，幫助陶瓷制造商和設(shè)計(jì)師開發(fā)出高質(zhì)量、智能化的陶瓷產(chǎn)品。

1. 熱致變色顏料基礎(chǔ)原理與陶瓷應(yīng)用概述

熱致變色顏料也叫感溫變色顏料是一類隨溫度變化而發(fā)生可逆顏色變化的功能性顏料，屬于微膠囊包覆型有機(jī)體系。其核心機(jī)理是：當(dāng)環(huán)境溫度達(dá)到設(shè)定的變色點(diǎn)時(shí)，顏料內(nèi)部的分子結(jié)構(gòu)發(fā)生可逆轉(zhuǎn)變，從而呈現(xiàn)出不同的顏色狀態(tài)；溫度降低后，顏色可恢復(fù)至原始狀態(tài)。

正是這種“可視化溫度變化”的特性，使熱致變色粉在陶瓷制品中具備極高的附加值，不僅增強(qiáng)了產(chǎn)品的互動(dòng)性與安全性，也有效避免了產(chǎn)品同質(zhì)化競(jìng)爭(zhēng)。

1.1 熱致變色顏料在陶瓷應(yīng)用中的三種主要變色形式

① 有色 ↔ 無色（可逆型）
在常溫下呈現(xiàn)顏色（如黑色），當(dāng)溫度升高至設(shè)定值以上時(shí)顏色消失，冷卻后恢復(fù)原色。
例如：31°C 變色型，在 31°C 以上呈無色，低于 31°C 顯示黑色，常用于變色陶瓷杯。

② 無色 ↔ 有色（可逆型）
常溫下為無色，受熱后顯色，冷卻后再次變?yōu)闊o色。

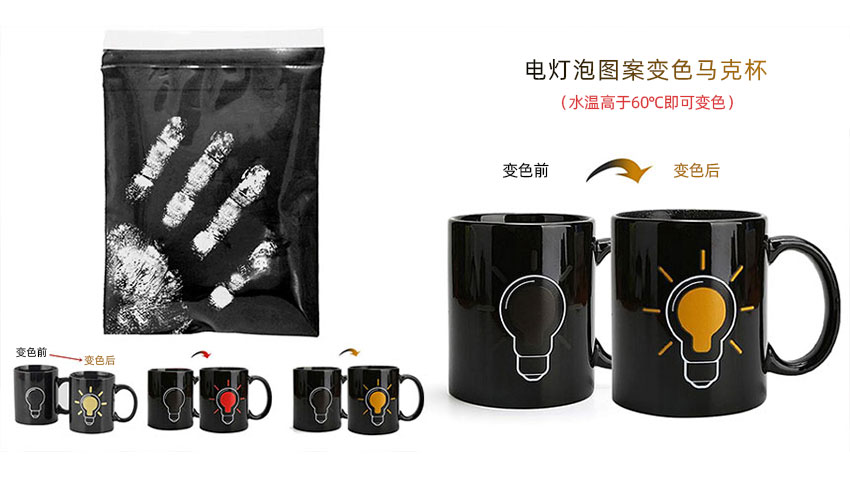

此類產(chǎn)品多用于高溫提示或安全警示，如 60°C 顯色型。

③ 顏色 ↔ 顏色（可逆換色型）
常溫顯示一種顏色，加熱后轉(zhuǎn)變?yōu)榱硪环N顏色，冷卻后恢復(fù)原狀，可實(shí)現(xiàn)更豐富的視覺效果。

提示：不可逆熱致變色顏料/油墨也是一類重要的熱致變色材料，但在陶瓷行業(yè)中較少使用。

陶瓷應(yīng)用中常見的變色溫度點(diǎn)包括：18°C、22°C、28°C、31°C、33°C、42°C、45°C、50°C、65°C。用戶可根據(jù)產(chǎn)品用途選擇合適的溫度點(diǎn)。例如，31-45°C適用于飲料杯溫度指示，50-65°C適用于炊具高溫警示。

熱致變色顏料粒徑通常在1-10微米之間，采用微膠囊技術(shù)包覆，具備一定的耐溫性和化學(xué)穩(wěn)定性。但作為有機(jī)化合物，其耐高溫能力有限。短時(shí)（約10分鐘）可耐受230°C，但長(zhǎng)期工作溫度不應(yīng)超過75°C。這一特性決定了熱致變色顏料在陶瓷上的應(yīng)用位置至關(guān)重要，應(yīng)避免將其置于直接受熱部位。

1.2 在陶瓷工業(yè)中，熱致變色顏料主要應(yīng)用于以下產(chǎn)品：

• 陶瓷杯、馬克杯：例如，熱致變色陶瓷杯通過顏色變化顯示液體溫度，防止?fàn)C傷。
• 炊具溫度指示：在鍋具手柄等位置施加熱致變色涂層，指示工作溫度。
• 創(chuàng)意陶瓷工藝品：圖案隨溫度變化的藝術(shù)陶瓷。
• 防偽標(biāo)簽：利用精確的熱變色特性作為高端陶瓷產(chǎn)品的防偽手段。

了解熱致變色顏料的基本性質(zhì)和應(yīng)用范圍，是成功將其應(yīng)用于陶瓷產(chǎn)品的第一步。接下來，需要根據(jù)具體產(chǎn)品需求選擇合適的應(yīng)用工藝和材料配方。

2. 熱致變色顏料在陶瓷上的印刷與應(yīng)用方法

熱致變色顏料主要通過印刷工藝應(yīng)用于陶瓷表面。不同的印刷技術(shù)各具特點(diǎn)，適用于不同的設(shè)計(jì)要求與生產(chǎn)批量。選擇合適的印刷方法對(duì)確保變色效果、生產(chǎn)效率和成本控制至關(guān)重要。

2.1 絲網(wǎng)印刷

絲網(wǎng)印刷是熱致變色顏料應(yīng)用于陶瓷表面最常用且最穩(wěn)定的方法，特別適用于平面或微曲陶瓷表面。該方法通過絲網(wǎng)將熱致變色油墨轉(zhuǎn)印到陶瓷表面，可精確控制墨層厚度，確保變色效果鮮明均勻。

具體步驟：

1. 油墨制備：將熱致變色顏料與專用陶瓷油墨基料按適當(dāng)比例混合，通常添加量為油墨總量的2%-20%。使用前充分?jǐn)嚢?，防止沉淀。若粘度過高，可添加適量專用稀釋劑，通常比例為1:1或1:2（油墨：稀釋劑）。
2. 網(wǎng)版選擇：建議使用150-200目絲網(wǎng)。目數(shù)過低會(huì)導(dǎo)致墨層過厚，影響干燥和附著力；目數(shù)過高則墨層過薄，導(dǎo)致變色效果不明顯。更精細(xì)的圖案可考慮使用更高目數(shù)（如250目）。
3. 基材處理：陶瓷表面應(yīng)清潔無油污，最好用酒精預(yù)先擦拭。為提高附著力，可對(duì)表面進(jìn)行輕度打磨或涂布專用陶瓷底漆。
4. 印刷：將配制好的熱致變色油墨倒在網(wǎng)版上，用刮刀以適當(dāng)角度和壓力均勻刮印。建議使用白色或淺色背景，可顯著增強(qiáng)變色對(duì)比度和可視性。
5. 干燥與固化：
   • 自然干燥：室溫下自然干燥8-12小時(shí)。
   • 烘烤干燥：120°C烘烤5-10分鐘。
   • UV固化：使用UV燈固化（如果配備）。

工藝優(yōu)勢(shì)：

• 墨層厚度可控，變色效果明顯。
• 適用于復(fù)雜圖案和多色印刷。
• 設(shè)備投資相對(duì)較低，適合中小批量生產(chǎn)。
• 對(duì)陶瓷表面形狀適應(yīng)性強(qiáng)。

注意事項(xiàng)：

• 印刷環(huán)境溫度應(yīng)保持穩(wěn)定，避免溫度波動(dòng)影響印刷質(zhì)量。
• 檢查網(wǎng)版是否堵塞，每批印刷后及時(shí)清洗。
• 不同熱致變色油墨使用獨(dú)立的網(wǎng)版，避免交叉污染。
• 印刷后盡快清洗網(wǎng)版和設(shè)備，防止油墨干涸。

2.2 噴涂法

噴涂工藝適用于大面積或形狀不規(guī)則的陶瓷產(chǎn)品。它能實(shí)現(xiàn)均勻涂覆，操作相對(duì)簡(jiǎn)單，但材料利用率較低。

技術(shù)要點(diǎn)：

1. 涂料制備：將熱致變色顏料與透明陶瓷涂料混合制成熱致變色涂料，通常比例為2%-5%。使用專用稀釋劑調(diào)整粘度至適宜噴涂的稠度，通常采用1:1或1:2（涂料：稀釋劑）的比例。
2. 噴涂設(shè)備：使用噴槍口徑0.8-1.2mm，空氣壓力2-3 kg/cm²。噴槍與陶瓷表面距離保持20-30 cm，采用十字交叉法均勻噴涂。
3. 涂層控制：建議薄噴多道，每道干燥后再噴下一道?？偤穸瓤刂圃?0-30 μm。過厚會(huì)導(dǎo)致干燥困難且有開裂風(fēng)險(xiǎn)，過薄則影響變色效果。
4. 固化：自然干燥需12-24小時(shí)；建議采用80-120°C烘箱干燥10-15分鐘。高溫陶瓷制品需在150-180°C下固化。

應(yīng)用場(chǎng)景：

• 陶瓷炊具手柄上的溫度指示
• 整體變色的陶瓷工藝品
• 具有大面積熱變色效果的日用陶瓷

優(yōu)點(diǎn)與局限：

• 適用于復(fù)雜曲面
• 涂層均勻，可實(shí)現(xiàn)漸變效果
• 材料損耗大，成本較高
• 對(duì)操作技術(shù)要求高，需控制噴涂距離與速度

2.3 移印與轉(zhuǎn)印技術(shù)

移印工藝：

• 使用帶有圖案的移印頭蘸取熱致變色油墨。
• 將圖案轉(zhuǎn)印到陶瓷表面。
• 適用于小面積、多色、曲面印刷。
• 常用于陶瓷杯底部標(biāo)識(shí)或手柄局部圖案。

轉(zhuǎn)印技術(shù)：

• 將熱致變色油墨印刷到專用轉(zhuǎn)印膜上。
• 通過熱壓或水轉(zhuǎn)印方式將圖案轉(zhuǎn)移到陶瓷表面。
• 可實(shí)現(xiàn)復(fù)雜圖案和高分辨率圖像。
• 適用于大規(guī)模、標(biāo)準(zhǔn)化生產(chǎn)。

選擇合適的印刷方法需要全面考慮產(chǎn)品設(shè)計(jì)、產(chǎn)量、成本和質(zhì)量要求。在實(shí)際生產(chǎn)中，通常會(huì)結(jié)合多種印刷工藝，以根據(jù)陶瓷產(chǎn)品的具體部件和功能需求，以實(shí)現(xiàn)最佳效果和經(jīng)濟(jì)效益。

3. 熱致變色陶瓷涂層的制備與固化工藝

熱致變色粉末成功應(yīng)用于陶瓷產(chǎn)品不僅需要合適的印刷方法，還需要科學(xué)且合理的涂層準(zhǔn)備和固化工藝。這一步驟直接關(guān)聯(lián)于熱致變色效應(yīng)的穩(wěn)定性、涂層的耐久性以及產(chǎn)品的安全性。

3.1 熱致變色陶瓷涂層的制備

熱致變色陶瓷涂層的制備是應(yīng)用過程中的關(guān)鍵環(huán)節(jié)，其質(zhì)量直接決定了最終產(chǎn)品的變色性能和物理性能。根據(jù)應(yīng)用需求，熱致變色陶瓷涂層可制備成油性或水性體系。

油性熱致變色陶瓷涂層的制備方法：

1. 基料選擇：選擇專用的陶瓷涂層樹脂作為基料，確保與陶瓷表面良好的附著力和耐溫性。
2. 顏料添加：將熱致變色顏料緩慢加入基料中，通常添加量為著色成分重量的2%-5%。添加過程中應(yīng)持續(xù)攪拌，防止形成團(tuán)塊。
3. 分散研磨：將混合物料轉(zhuǎn)移至分散研磨機(jī)中，加入鋯珠作為研磨介質(zhì)，以1000-2000rpm的轉(zhuǎn)速研磨，直至細(xì)度不超過20 μm。此步驟對(duì)確保顏料分散均勻至關(guān)重要。
4. 粘度調(diào)整：根據(jù)印刷/噴涂方法，使用相應(yīng)稀釋劑調(diào)整涂層粘度。油性體系通常使用專用稀釋劑，水性體系也可定制并用水稀釋。
5. 熟化：制備好的涂層應(yīng)靜置12-24小時(shí)，使各組分充分融合，并消除攪拌過程中引入的氣泡。

水性熱致變色陶瓷涂層的制備：

• 選擇水性陶瓷涂層樹脂作為基料。
• 使用水性分散劑將熱致變色顏料均勻分散。
• 添加量為總配方的3%-10%。
• 用去離子水調(diào)整粘度。
• 添加適量消泡劑和流平劑。

注意事項(xiàng)：

• 避免使用高極性溶劑（如甲醇、乙醇），這些溶劑可能滲透微膠囊壁，損害變色性能。
• 熱致變色顏料不宜與普通顏料（如鈦白粉、炭黑）混合使用，否則會(huì)掩蓋變色效果。
• 攪拌速度應(yīng)盡可能低，避免破壞熱致變色顏料的微膠囊結(jié)構(gòu)。
• 制備過程應(yīng)在通風(fēng)良好的區(qū)域進(jìn)行，操作人員必須穿戴防護(hù)裝備。

構(gòu)建多層涂層系統(tǒng)

對(duì)于需長(zhǎng)期使用或接觸食品的熱致變色陶瓷產(chǎn)品（如炊具、餐具），建議采用多層涂層系統(tǒng)，以保護(hù)熱致變色層并確保產(chǎn)品安全。典型的三層構(gòu)建方法：

底層（陶瓷底層）：

• 將陶瓷表面噴砂處理至粗糙度Ra 2-5μm。
• 將基材預(yù)熱至40-70°C。
• 噴涂陶瓷底漆和面漆。
• 在200-280°C下固化，形成基礎(chǔ)陶瓷涂層。

中間層（熱致變色層）：

• 對(duì)固化后的陶瓷涂層進(jìn)行激光拋光，增加表面能。
• 噴涂或印刷制備好的熱致變色陶瓷涂層。
• 根據(jù)涂層類型選擇合適的干燥方式（自然干燥、烘箱干燥或UV固化）。
• 涂層厚度控制在15-25μm。

表層（透明保護(hù)層）：

• 在熱致變色層表面噴涂透明陶瓷涂層。
• 涂層厚度約10-15 μm。
• 在150-180°C下固化。
• 可增加UV固化層以提高表面硬度。

這種多層設(shè)計(jì)具有以下優(yōu)點(diǎn)：

• 透明保護(hù)層將熱致變色材料與食品接觸完全隔離，符合食品安全要求。
• 底層陶瓷涂層提供了優(yōu)異的附著力和耐溫性。
• 保護(hù)層使熱致變色層免受磨損和化學(xué)侵蝕。
• 不影響觀察熱致變色涂層的顏色變化。

3.2 固化工藝與技術(shù)

固化工藝對(duì)熱致變色陶瓷涂層的最終性能和變色效果具有至關(guān)重要的影響。不當(dāng)?shù)墓袒瘲l件可能導(dǎo)致變色性能下降或涂層缺陷。

常見固化方法：

• 自然干燥：室溫下自然干燥。固化通常需要8-24小時(shí)。適用于小批量生產(chǎn)或?qū)嶒?yàn)應(yīng)用。環(huán)境溫度應(yīng)保持在15-30°C，濕度低于70%。
• 熱風(fēng)固化：將烘箱溫度設(shè)定在80-120°C。固化5-15分鐘。加熱應(yīng)分階段進(jìn)行，避免溫度驟變導(dǎo)致涂層缺陷。確保適當(dāng)通風(fēng)以排出溶劑蒸氣。
• UV固化：利用紫外線進(jìn)行固化。固化時(shí)間為幾秒至數(shù)分鐘。僅適用于含有光引發(fā)劑的UV固化涂層。效率高，適用于連續(xù)生產(chǎn)。
• 紅外固化：利用紅外輻射加熱。固化速度快，能耗低。需要精確控制輻射強(qiáng)度和時(shí)間。

關(guān)鍵控制參數(shù)：

• 溫度控制：熱致變色陶瓷涂層的加工溫度應(yīng)低于200°C，最好不超過180°C。高溫會(huì)損害顏料的變色性能，特別是在消色狀態(tài)下，熱穩(wěn)定性尤其差。
• 時(shí)間管理：高溫下的暴露時(shí)間應(yīng)盡可能短，在230°C下最好不超過10分鐘。
• 升溫速率：建議采用漸進(jìn)式加熱過程，避免熱沖擊導(dǎo)致涂層開裂或起泡。
• 通風(fēng)：在固化過程中保持良好的通風(fēng)，尤其是使用溶劑型涂料時(shí)。

對(duì)于特殊應(yīng)用，如陶瓷炊具，固化過程需要更精確的控制。例如，在炊具表面應(yīng)用熱致變色指示涂層時(shí)，透明陶瓷保護(hù)層應(yīng)在150-180°C下固化。這種相對(duì)溫和的固化條件有助于保持熱致變色材料的性能，同時(shí)確保涂層的耐久性。

通過科學(xué)的涂層制備和精確的固化控制，可以實(shí)現(xiàn)熱致變色陶瓷產(chǎn)品理想的變色效果和長(zhǎng)久的使用壽命。

4. 熱致變色顏料應(yīng)用于陶瓷的注意事項(xiàng)

成功將熱致變色顏料應(yīng)用于陶瓷產(chǎn)品，不僅需要掌握正確的工藝，還需注意多個(gè)關(guān)鍵因素，以確保產(chǎn)品性能穩(wěn)定、安全可靠。以下是將熱致變色顏料應(yīng)用于陶瓷時(shí)的特別注意事項(xiàng)，涵蓋了材料選擇、工藝控制等方面。

4.1 材料選擇與儲(chǔ)存要點(diǎn)

熱致變色顏料類型選擇：

• 根據(jù)產(chǎn)品用途選擇合適的變色類型：消色型（有色變無色）、顯色型（無色變有色）或變色型（A色變B色）。
• 選擇與用途相匹配的變色溫度：31-45°C常用于人體接觸產(chǎn)品；50-65°C用于高溫警示。
• 考慮變色對(duì)比度：深色（如黑色、藍(lán)色）通常比淺色變化更明顯。

基材相容性：

• 熱致變色油墨/顏料適用于多種基材：紙張、織物、金屬、玻璃、陶瓷、塑料等。
• 陶瓷表面應(yīng)光滑潔凈，必要時(shí)進(jìn)行噴砂或打底處理以提高附著力。
• 避免直接應(yīng)用于多孔或高吸水性陶瓷，否則可能導(dǎo)致變色不均。

儲(chǔ)存條件：

• 材料應(yīng)密封儲(chǔ)存于干燥、陰暗處，避免陽光直射。
• 理想儲(chǔ)存溫度：5-30°C，相對(duì)濕度低于60%。
• 未使用的熱致變色油墨/涂料應(yīng)密封開口，防止溶劑揮發(fā)和濕氣侵入。
• 遵循“先進(jìn)先出”原則，避免因儲(chǔ)存時(shí)間過長(zhǎng)導(dǎo)致性能下降。

4.2 關(guān)鍵工藝控制要點(diǎn)

溫度管理：

• 加工溫度必須控制在200°C以下，最佳范圍為120-180°C。
• 高溫暴露時(shí)間應(yīng)盡可能短，在230°C下不超過10分鐘。
• 避免局部過熱，采用均勻加熱。
• 對(duì)于多層涂層系統(tǒng)，控制每一層的固化溫度，防止底層過熱。

溶劑與添加劑：

• 避免使用高極性溶劑（如甲醇、乙醇），它們會(huì)破壞微膠囊結(jié)構(gòu)。
• 使用專用稀釋劑，并按照推薦比例（通常為1:1或1:2）添加。
• 在環(huán)氧樹脂體系中，謹(jǐn)慎選擇固化劑，避免使用聚胺類固化劑，可能導(dǎo)致變色失效。
• 在PVC體系中，避免使用含磷穩(wěn)定劑和增塑劑，它們可能導(dǎo)致殘留色。

設(shè)備選擇：

• 避免使用高剪切設(shè)備（如密煉機(jī)、捏合機(jī)），它們會(huì)破壞微膠囊。
• 絲網(wǎng)印刷優(yōu)選150-200目絲網(wǎng)。
• 噴涂選用0.8-1.2mm口徑噴槍，空氣壓力2-3 kg/cm²。
• 使用不銹鋼或塑料容器和工具，避免金屬污染。

5. 熱致變色陶瓷應(yīng)用案例

5.1 熱變色陶瓷杯

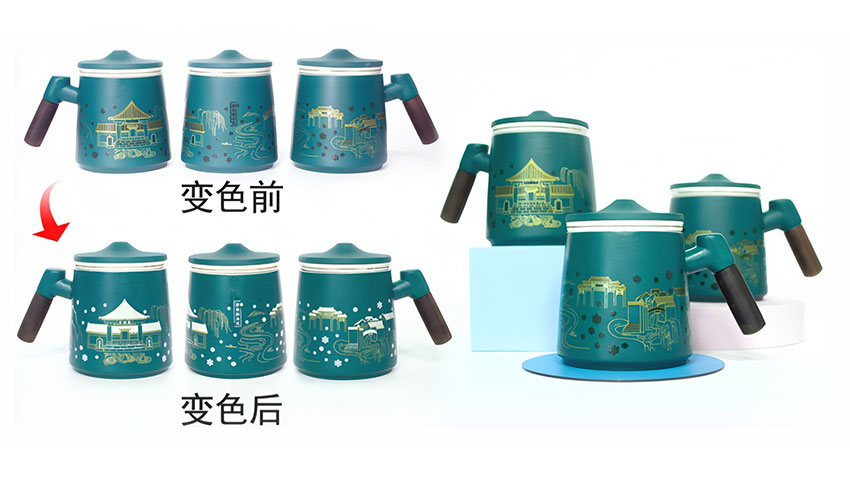

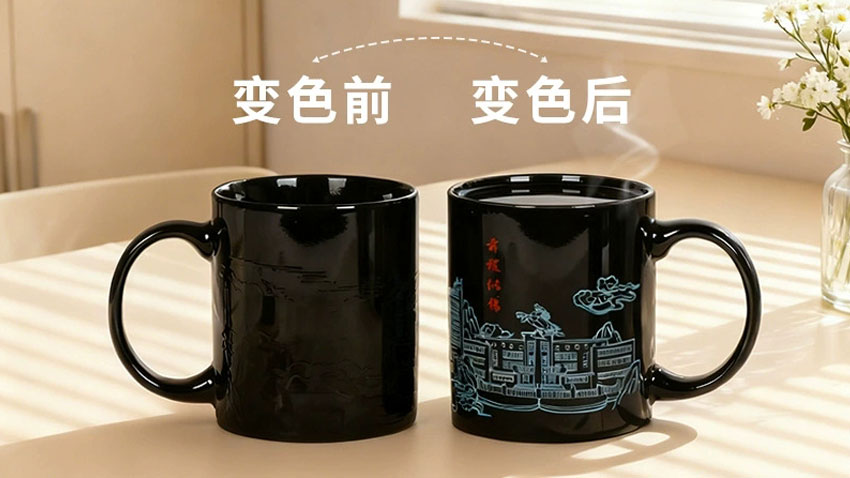

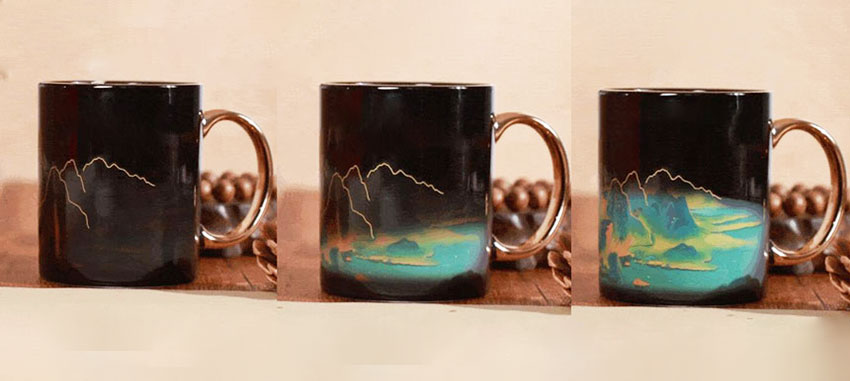

熱變色陶瓷杯是市場(chǎng)上最常見、接受度最廣的應(yīng)用之一。這類產(chǎn)品通常使用變色溫度在31-45°C之間的熱致變色顏料。當(dāng)?shù)谷霟崴畷r(shí)，杯身的圖案或顏色發(fā)生變化，提供水溫的視覺指示，防止?fàn)C傷。

5.2 炊具溫度指示涂層

專利技術(shù)中描述的炊具表面熱致變色指示涂層是功能應(yīng)用的典型例子。通過在鍋具手柄等位置施加熱致變色涂層，使用者可以直觀了解鍋具溫度，避免過熱。

5.3 防偽認(rèn)證標(biāo)識(shí)

高端陶瓷產(chǎn)品（如名貴瓷器）利用熱致變色顏料精確的溫變特性制作防偽標(biāo)識(shí)。消費(fèi)者可通過簡(jiǎn)單的溫變測(cè)試驗(yàn)證產(chǎn)品真?zhèn)巍?/p>

5.4 創(chuàng)意藝術(shù)陶瓷

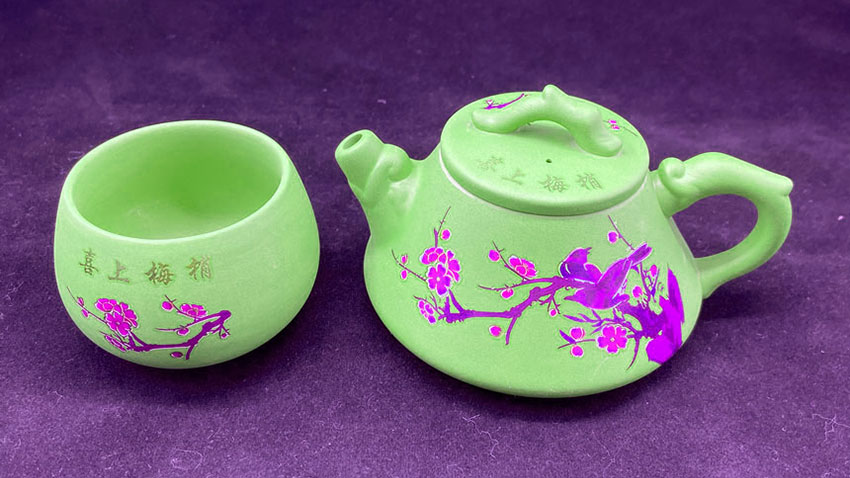

藝術(shù)家和設(shè)計(jì)師利用熱致變色顏料創(chuàng)作互動(dòng)陶瓷藝術(shù)品，通過溫度變化產(chǎn)生動(dòng)態(tài)視覺效果，為作品增添趣味性和參與感。

6. 發(fā)展趨勢(shì)

6.1 多段變色熱致粉末

將不同變色溫度的熱致變色顏料組合使用，可以創(chuàng)造出更豐富的溫度響應(yīng)效果。例如：

• 低溫區(qū)（31°C）顯示一種顏色變化；
• 中溫區(qū)（45°C）增加第二種顏色變化；
• 高溫區(qū)（60°C）觸發(fā)第三種顏色變化。

這種三色熱致變色顏料的混合可用于指示不同的溫度等級(jí)。

6.2 環(huán)境響應(yīng)型智能陶瓷

將熱致變色技術(shù)與其他功能材料結(jié)合，開發(fā)能綜合響應(yīng)環(huán)境條件的智能陶瓷產(chǎn)品：

• 熱致+光敏：同時(shí)響應(yīng)溫度和光照變化。

隨著材料科學(xué)和印刷技術(shù)的進(jìn)步，熱致變色陶瓷產(chǎn)品的應(yīng)用領(lǐng)域?qū)⒗^續(xù)擴(kuò)大。開發(fā)符合化妝品級(jí)和食品級(jí)標(biāo)準(zhǔn)的熱致變色顏料也一直是研發(fā)的重點(diǎn)和未來趨勢(shì)。
